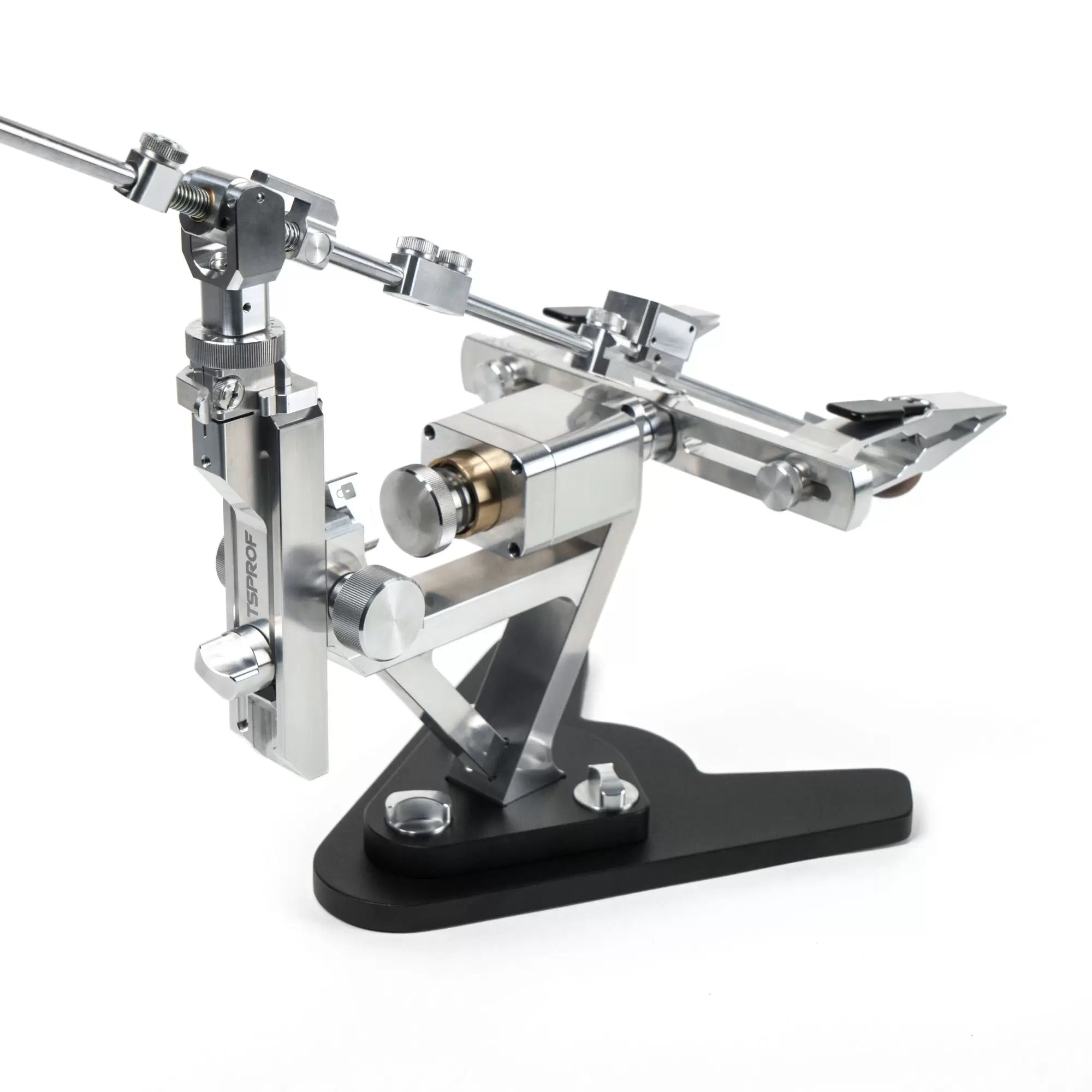

TSPROF K4

Perfektion für höchste Ansprüche

Der TSPROF Profil K4 setzt neue Maßstäbe im professionellen Messerschärfen. Mit seiner präzisen Mechanik, dem innovativen Ratschen-Hubsystem und dem abnehmbaren elektronischen Winkelmesser Axicube-i vereint er modernste Technik mit maximaler Genauigkeit. Die robuste Konstruktion, Quick-Klemmen und der stabile Stand garantieren höchste Kontrolle bei jedem Schleifvorgang. Entwickelt für ambitionierte Anwender, die Perfektion bis auf 0,01° erwarten.

Drehmechanismus

Die Kraft, die zum Wenden des Rahmens mit den Klemmen erforderlich ist, lässt sich mit einer Schraube an der Rückseite des Mechanismus fein einstellen. Eine vollständige Verriegelung ist möglich – ideal beim Reprofilieren, bei groben Schleifarbeiten oder beim Schärfen sehr langer Klingen, um ein unbeabsichtigtes Drehen zu verhindern.
Die Fixierung der beweglichen Elemente wurde komplett überarbeitet, was die Stabilität in horizontaler Position deutlich verbessert. Bei einer Belastung von 30 N beträgt die Abweichung des Rahmens lediglich 0,1°.

Ratschen-Hubsystem

Die Konstruktion ermöglicht eine einfache, schnelle und präzise Einstellung des Schleifwinkels. Die Arretierung erfolgt einhändig und sorgt für zuverlässige Fixierung.
Drei Einstellmodi:

• Grob: Genauigkeit bis 1° über den Schieberegler

• Fein: Genauigkeit bis 0,1° über den Ratschenmechanismus

• Ultra-Fein: Genauigkeit bis 0,01° über den Mikroeinsteller

Der Mikroeinsteller erlaubt Winkeländerungen mit einer Präzision von unter 0,1° – besonders nützlich beim Gratentfernen oder bei sehr feinen Schleifsteinen.

Kompensator

Ein abnehmbarer Kompensator am Hubsystem gleicht die Dicke unterschiedlicher Schleifsteine aus, sodass der gewünschte Winkel beim Steinwechsel sofort wieder erreicht wird.

Schleifsteinhalter

Das neue Befestigungssystem mit zylindrischen Muffen sorgt für höhere Stabilität und verhindert Beschädigungen der Stange. Der vordere Anschlag erleichtert das Einsetzen und Entfernen der Schleifsteine.
Eine Gleitpaarung aus Edelstahl und Messing im Gelenkmechanismus gewährleistet einen sanften Bewegungsablauf.

Parkposition

Das bekannte Parksystem des Profil K03 wurde leicht überarbeitet und ist nun noch komfortabler in der Handhabung.

Schnellwechsel-Elektronischer Winkelmesser Axicube-i

Der elektronische Winkelmesser sitzt am hinteren Anschlag der Stange und kann leicht abgenommen werden – ideal zum Laden über USB-C oder zur Entlastung beim Schleifen.
Die Befestigung erfolgt über eine Picatinny-Schiene mit Magnet und Sicherungsschraube für exakte Messungen.

Quick-Klemmen

Die exzentrischen TSPROF Quick-Klemmen halten Messer mit Klingendicken von 1–7 mm sicher mit einer Spannkraft von bis zu 300 N – ohne Schraubendreher.
Die Konstruktion wurde per FEM-Analyse optimiert, sodass die Kräfte gleichmäßig über die gesamte Länge verteilt sind und die Backen gleichmäßig schließen.

Abnehmbarer Rahmen

Das Messer kann jederzeit herausgenommen und wieder eingesetzt werden, ohne den Winkel neu einstellen zu müssen.
Kompatibel mit allen Klemmen der Systeme TSPROF Profil K03, TSPROF Kadet und TSPROF Pioneer.

Erweiterter Schärfbereich

Einstellbarer Winkelbereich von 9° bis 39,5° pro Seite – für Klingenlängen bis 430 mm.

Robuste Konstruktion & stabile Basis

Das neue Design der Halterung erleichtert den Transport und sorgt dank Gewicht, Form und breiten Dämpfern für maximale Stabilität.
Die Befestigung erfolgt über drei Schnellverschlüsse auf einer gefrästen Stahlplatte.
